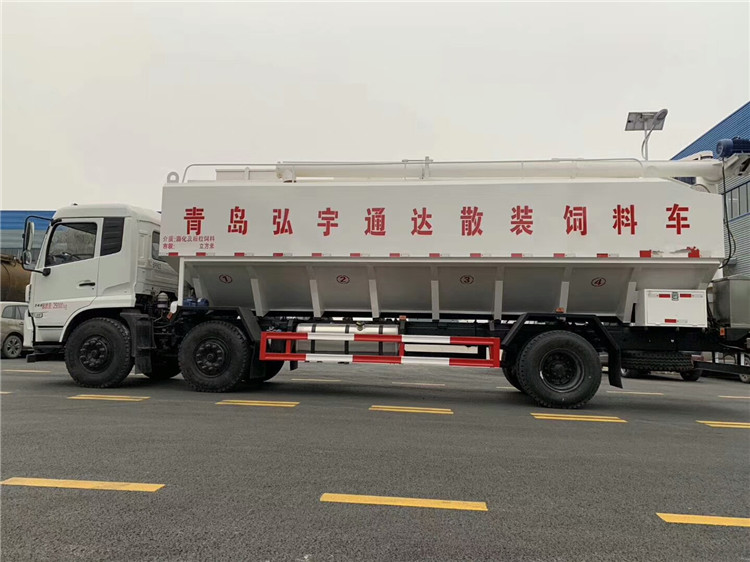

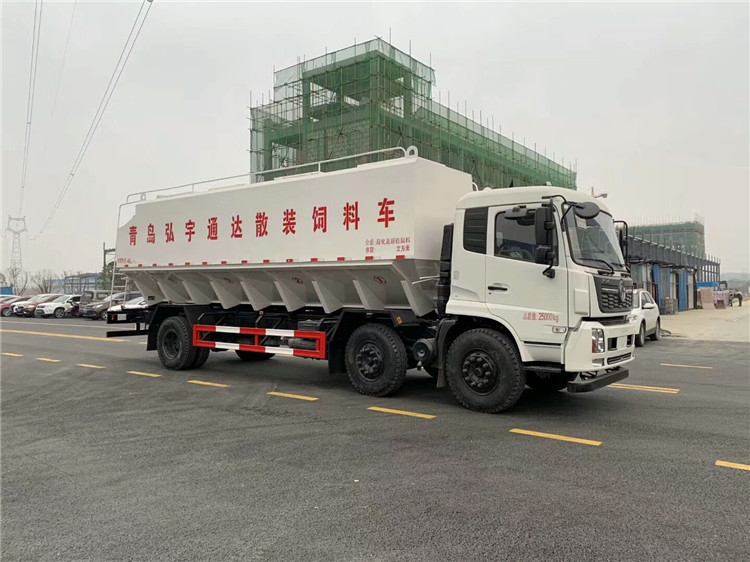

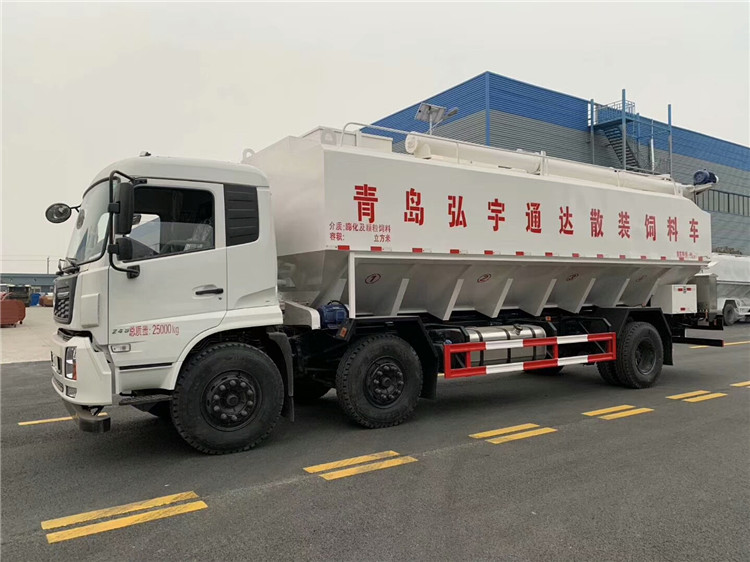

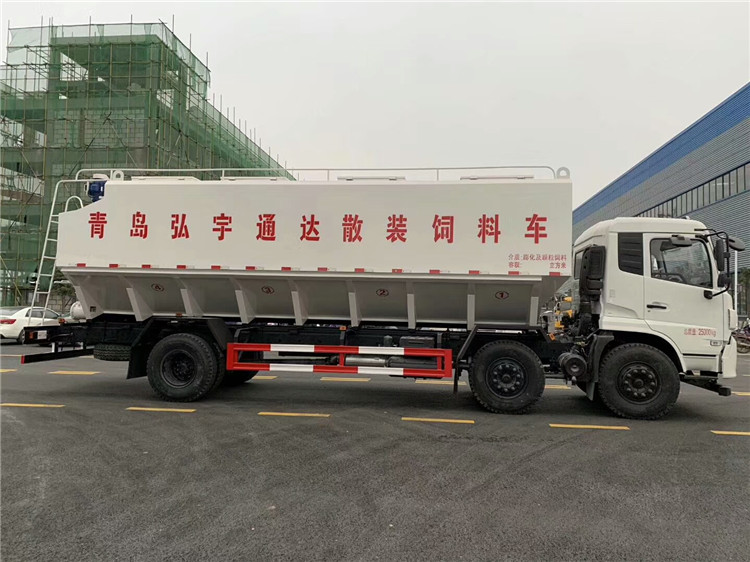

東風天錦30方飼料運輸車底盤配置：
原裝東風商用車高端底盤，天龍帶臥鋪駕駛室，小三軸6*2驅動，軸距：1800+5000MM，康明斯210/245馬力發動機，5噸雙前橋，10噸后橋，陜齒法士特8檔變速箱，原裝空調，電動門窗，中控鎖，帶ABS，帶行車記錄儀，11.00R20鋼絲胎。
東風天錦30方飼料運輸車車罐配置：
東風天錦30方飼料運輸車整車尺寸：10980mmX2480mmX3930mm,
東風天錦30方飼料運輸車罐體尺寸：8100*2480*2150MM
罐體采用武鋼專用容積板冷軋板橫向一次成型制作，罐體容積4個厚，容積可以做到30-33立方米，標準分3倉，獨立運輸3種不同飼料，不混料，標準電動絞龍卸料，整車卸料用完時30分鐘。可以分成4個倉用于裝卸多種不同的飼料，并可根據用戶實際情況選擇電動絞龍式（三相電配套場所），可選裝車載發動機可解決在沒有三廂電或者停電的時候使用，用電動絞龍式散裝飼料車性能非常穩定，成本低，更綠色環保，這款非常經濟實用；或者液壓絞龍式（無三相電場所），這種液壓式散裝飼料車成本高些，使用也方便一些。
|
上裝配置 |
電動 |
液壓 |
選裝配置 |
|
罐體材質采用4MM優質碳鋼板，液壓配件采用美國進口 |

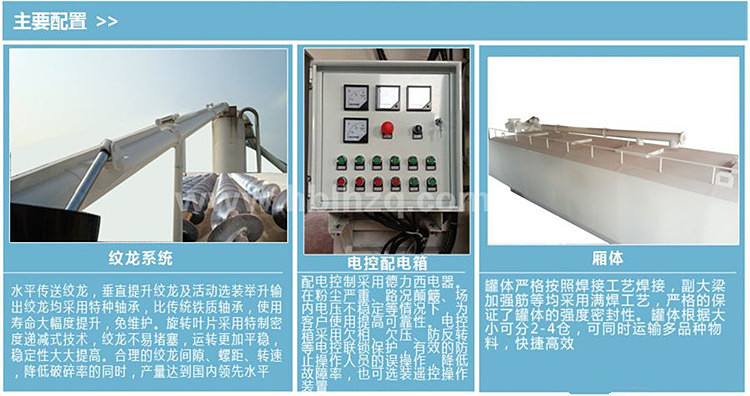

整車3條絞龍，由3個5.5KW電機帶動，頂部絞龍用液壓控制舉升，可左右旋轉180度，罐體可根據用戶要求做多個獨立分倉，可以獨立控制各分倉卸料順序和速度，絞龍最大仰角60度，最大卸料高度7.5米【絞龍高度可加長】 |
整車3條絞龍，4個液壓馬達，1個液壓泵，液壓閥一套，液壓油箱總成一套，頂部絞龍用液壓控制舉升，可左右旋轉180度，罐體可根據用戶要求做多個獨立分倉，可以獨立控制各分倉卸料順序和速度，絞龍最大仰角60度，最大卸料高度7.5米【絞龍高度可加長】 |
可選裝遙控操作絞龍舉升，旋轉；選裝液壓絞龍，絞龍加長 |
散裝飼料運輸車工作原理：

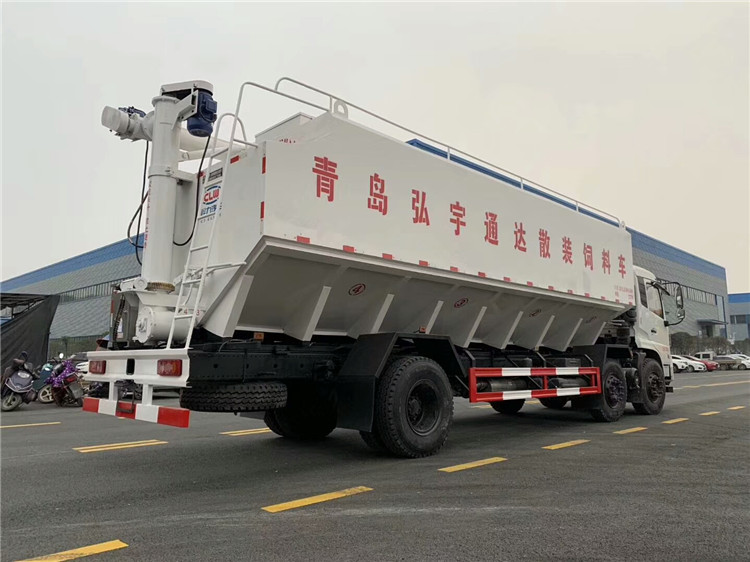

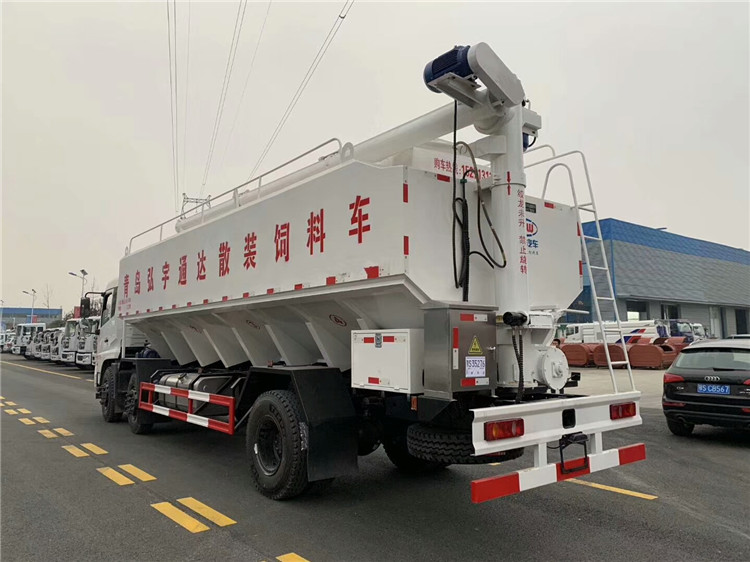

液壓式散裝飼料車的飼料罐架設在卡車的底盤上，專用設施由罐體總成、輸送系統(水平卸料系統、垂直卸料系統以及活動卸料系統組成)、液壓系統(高壓油泵經管路與分配閥連接該閥的三個輸出端分別是轉角液壓馬達、升降油缸以及串聯在一起的水平卸料、垂直卸料、活動卸料液壓馬達)、電動系統、氣動分倉機構等組成。在罐體底部設有閘門，在閘門下面裝有水平螺旋輸送器(俗稱水平攪籠)，由取力器由汽車變速箱輸出動力驅動，再傳動高壓油泵以驅動液壓系統，液壓馬達通過傳動裝置帶動水平螺旋輸送器的葉片軸及葉片旋轉， 經活動輸送系統(俗稱活動攪籠)以將飼料輸出。車頂平置的一根活動卸料絞龍可自由回轉和抬升，運輸時，頂部的螺旋管平臥在罐頂;卸料時則抬起，使管端的出料口與畜禽飼養場貯料罐頂部的進料門相接、對準，完成卸料。
|
罐體容積 |
6-50立方米 |
輸送高度 |
8.5米 |
|
可裝噸位 |
3-30噸 |
輸送距離 |
7.2米 |
|
倉位數量 |
2-3-4倉可選 |
卸料速度 |
大于550KG/min |
|
操控方式 |
電控+遙控 |
殘余率 |
小于12公斤 |
|
卸料仰角 |
70度 |
卸料旋轉 |
360度全回轉 |
|
運輸介質 |
膨化及顆粒飼料、粉料、玉米等 |
||
散裝飼料運輸車分類：
1、按卸料方式可分為：全自動液壓卸料散裝飼料車和電動卸料散裝飼料車。
2、 按車輛形式可分為：整車式散裝飼料車和半掛式散裝飼料車。
散裝飼料車簡介:
散裝飼料運輸車主要用于從飼料廠向畜牧場養禽場及飼料加工用戶運輸散裝飼料成品或飼料生產原糧，同時它也可用來運輸某些無腐蝕性粉粒狀原料，如制藥廠粉料和糧庫周轉。散裝飼料車的飼料罐架設在卡車的底盤上，罐頂開有進料口.頂部的一根螺旋輸送卸料管（俗稱卸料絞龍）則可自由回轉和抬升，抬升的仰角可達60度。運輸時，頂部的螺旋管平臥在罐頂；卸料時則抬起，使管端的出料口與畜禽飼養場貯料罐頂部的進料門相接，駕駛室內裝有操縱裝置（操縱裝置也可裝置在罐體尾部），卸料時通過車底的動力輸出軸和減速器來驅動螺旋，以完成卸料。目前國內主要推出8T、10T、15T、20T、25T和30T等多個噸位車型。
|
【整車技術參數】 |
|||
|
產品名稱 |
程力威牌CLW5251ZSLD5型散裝飼料運輸車 |
||
|
總質量 |
25000 |
罐體容積(m3) |
29.5 |
|
額定質量 |
14055 |
外形尺寸 |
10980X2480X3930 |
|
整備質量 |
10750 |
貨廂尺寸 |
XX |
|
接近角/離去角(°) |
23/11,23/10 |
前懸/后懸 |
1430/2750,1430/2660 |
|
軸荷 |
7000/7000/11000 |
最高車速(km/h) |
98,89 |
|
備注 |
備注：罐體外形尺寸:8100×2480×2150(7000×2480×2150);罐體有效容積:29.5立方米;介質:膨化及顆粒飼料,粉料;密度:500kg/立方米;運輸介質:膨化及顆粒飼料、粉料;外形長/軸距/后懸對應關系為: 10980/1700+5100/2750,10980/1800+5000/2750,9990/1700+4200/2660, 9990/1800+4100/2660。防護材料:Q235A碳鋼,后防護采用焊接連接。后防護截面高度尺寸:50×100(mm),下邊緣離地高度445mm。本車僅選用的發動機型號為ISD210 50,ISD245 50,ISD270 50,ISB210 50,分別與發動機對應的油耗值為:33.7,33.6,33.6,33.5.ABS生產廠家:東科克諾爾商用車制動系統(十堰)有限公司;型號:3631010-C2000.選裝后部外形圖片.隨底盤選裝駕駛室。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFH1250BXV |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
軸數 |
3 |
輪胎數 |
8 |
|
軸距 |
1800+5000 |
||
|
輪胎規格 |
295/80R22.5 18PR,11.00R20 18PR, |
||
|
鋼板彈簧片數 |
10/10/10+8,10/10/11+8,3/3/10+8,3/3/4+3,10/10/- |
前輪距 |
1915/1915,1955/1955,1940/1940 |
|
燃料種類 |
柴油 |
后輪距 |
1860,1880 |
|
排放依據標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
發動機排量 |
發動機功率 |
|
ISD210 50 |
東風康明斯發動機有限公司 |
6700 |
155(kw)/210.8(ps) |
|
ISD245 50 |
東風康明斯發動機有限公司 |
6700 |
180(kw)/244.8(ps) |
整車附件：底盤合格證，整車合格證，全國統一機動車輛發票，隨車工具，全國服務站目錄.
