程力集團地理式壓縮垃圾站有雙側雙層剪叉升降式垃圾站和剪叉式升降式垃圾站兩種。

地理式壓縮垃圾站指的是處理垃圾的設備，其實地埋式垃圾站看名字就知道是什么東西了，正如名字簡單的說明，就是能夠把垃圾隱藏在地下的垃圾回收站，它可以用來收集、壓縮、存儲垃圾。在很多城市中，地理式垃圾站都非常流行，這是因?yàn)橄鄬?duì)于使用普通垃圾箱來說，使用地理式垃圾站來處理垃圾，具有以下的優勢。

第一、地理式垃圾站有環保優勢。使用了地理式垃圾站以后，這種處理垃圾的設備不會散發出難聞的氣味兒，并且也不會影響周圍環境，不僅不影響人們生活，而且還極大便利了人們生活。

第二、地理式垃圾站方便了環衛工人。清運垃圾就變得簡單高效多了，它可以直接和垃圾運輸車輛對接，降低了環衛工人的勞動強度。

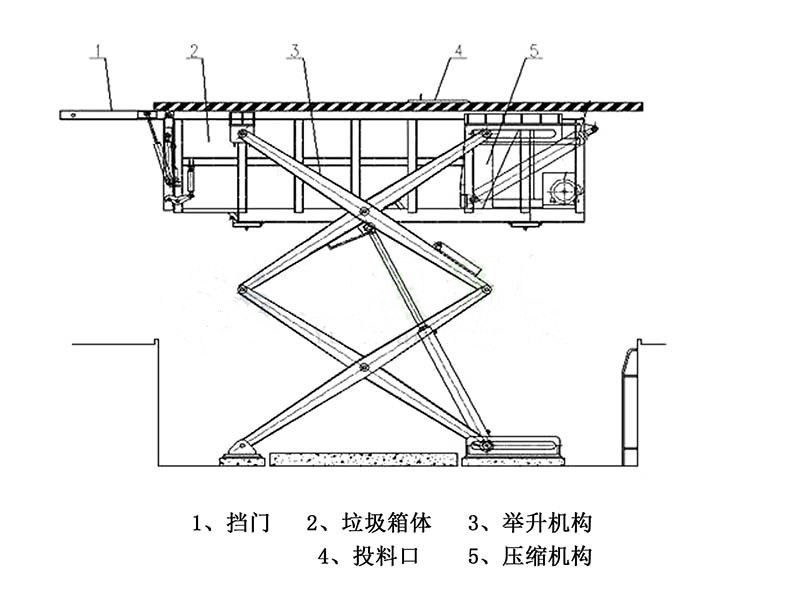

地埋式垃圾站由設備主機（含擋門、壓縮裝置、垃圾箱體、升降裝置）、控制系統（液壓控制系統、電氣控制系統）、液壓管路、地坑、其它輔件等組成。壓縮率高，降低垃圾轉運成本。垃圾站全封閉式埋于地坑中，防臭防鼠，有效保護周邊環境。箱體采用16Mn高強度鋼板，設計合理，使用壽命長，全自動控制，操作方便，降低人工勞動強度。此垃圾站設備無需建造房屋，施工周期短，應用廣泛。

地埋式垃圾水平壓縮機產品簡介：

地埋式垃圾水平壓縮機由10大部分構成：基坑、垃圾箱壓縮體、出料門、邊舉升機構、液壓推料裝置、液壓系統、電氣系統、污水收集和排放系統、噴霧降塵系統、操作室（室外配置）。該產品便于城市生活垃圾的減量化、資源化、產業化和無害化，符合現代城市環保建設的需要，是城市街道、住宅小區生活垃圾收集和清運的理想產品。

 （1）工作穩定環保。AU708地埋式垃圾水平壓縮機是本公司按照《垃圾轉運站設備標準》（JB/10855-2008）和本公司標準而設計生產的，針對同類設備中垃圾不成塊、污水外溢、異味較重、舉升晃動、維修保養不便等典型問題而開發出的科技含量更高、環保理念更強的新型產品。

（2）多次壓縮功能。該產品的垃圾箱、壓縮推板系統和升降系統等安裝于地下坑槽內，垃圾箱的頂部專門設計有垃圾投料口（帶料斗式由用戶另外單獨訂制）；袋裝垃圾或小車轉運垃圾都可從投料口投進受圾箱體內；在垃圾箱內安裝有由液壓缸驅動的壓縮推板系統，當垃圾裝滿或達到設定的垃圾投入到一定體積后，啟動推板機構，將垃圾壓縮到設定位置并自動返回，以騰出空間再裝垃圾，重復上述動作即可完成垃圾的壓縮和垃圾箱的壓滿。

（3）對接方便可靠。垃圾箱內特設污水導流管網，在垃圾壓縮的過程中，垃圾中的污水經導流管網直接排入沉淀池、經稀釋后再排入城市污水處理管道。垃圾壓縮后清運時，在液壓缸的驅動下，垃圾箱自動升出地面與轉運汽車對接，操作推板機構可將垃圾推裝入汽車貨箱中，并且垃圾箱出料口伸入對接車內700mm左右，可防止大推進的過程中垃圾落入地面。整個工作過程可用有線控制來操縱或無線遙控操作完成。

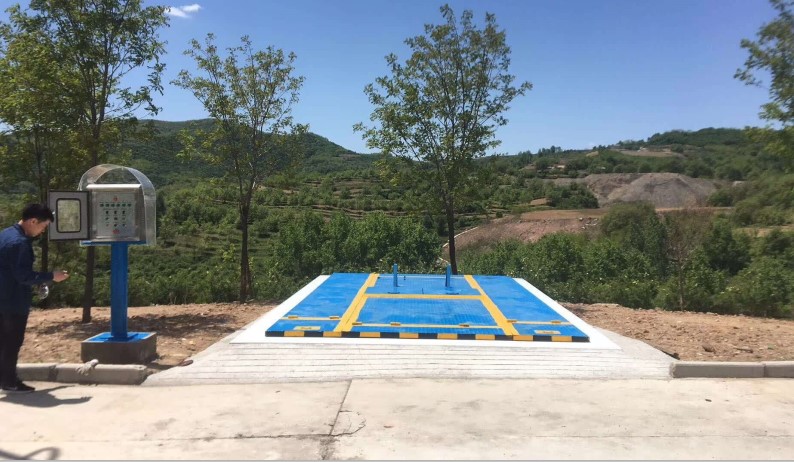

（4）外部環境美觀。該設備地面可以不建設其他建筑物，箱體全部沉埋于地下，外形美觀，可很好的與周遍環境融為一體。設備自帶垃圾除臭殺菌裝置，極大減輕了垃圾惡臭對周遍環境的影響。

（5）手動/全自動化操作。該設備采用了先進的日本歐姆龍系列PLC液晶顯示控制系統，對垃圾壓縮、箱體升降、車輛對接等可采用全自動控制完成，操作人員只需按動有線遙控器即可完成所有動作，操作方便。也可以執行手動控制。

（6）垃圾壓縮率高。設備壓縮力最大可達到630KN，普通生活垃圾壓縮比可達3：1，并可有效減少垃圾內水份，以便進行后續填埋或焚燒處理�？捎行Ы鉀Q當前距離遠、車輛運費高的難題，提高了垃圾車的運載效率，降低運營成本。

1.性能特點介紹

2、地理式壓縮垃圾中轉站產品技術參數

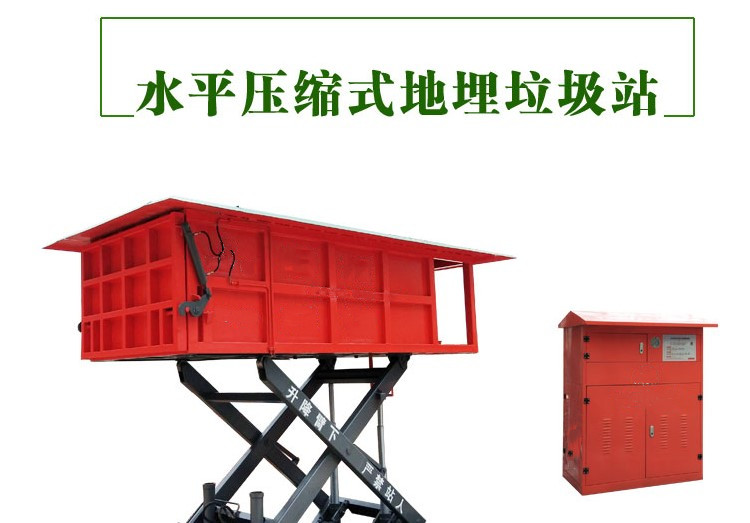

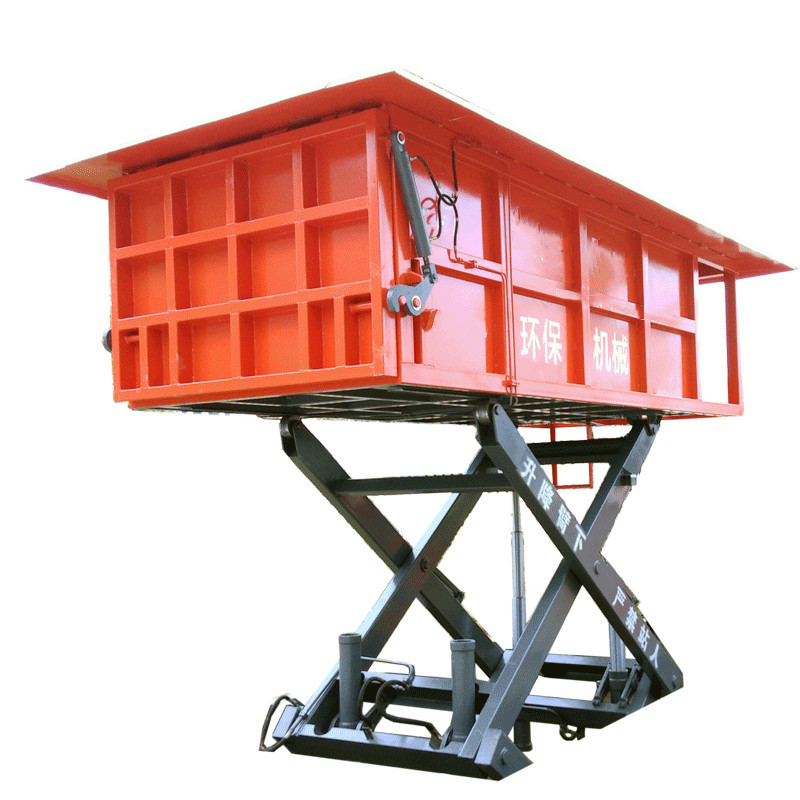

3、產品實物圖（如下圖所示）

4、地理式壓縮垃圾中轉站產品的結構和性能特點說明

 1）具有完整的機體和液壓壓縮裝置

（1）AU708D地埋式垃圾水平壓縮機為地埋式、水平壓縮、自動升降、整體框架式結構，所以結構件表面經預處理噴涂高防銹底漆。

（2）箱體結構采用全鋼封閉式、整體框架式結構,壓縮箱體鋼板為8Mn,底面鋼板厚度5mm、側面和頂面鋼板8mm，表面噴丸處理，加強筋間隔600mm，箱體容積大于8.5m3，垃圾站壓縮箱體采用整體壓型工藝,并作酸洗、鈍化和防腐處理，整體框架式結構箱體結構平均使用壽命為10年以上。

（3）舉升裝置結構采用的是剛性支撐與液壓舉升機構,由底部油缸邊支架頂升，支架材質采用高強度合金鋼Q345；并作酸洗、鈍化和防腐處理，舉升結構平均使用壽命為12年以上。

（4）壓縮板框采用焊接性能好、剛度強、防腐耐酸性能強的錳板（16MN）（10mm）焊接而成。并作酸洗、鈍化和防腐處理，壓頭結構使用壽命為12年。

（5）上述1-4項的結構可從設備現場實物圖片看出和進行實物驗證。

（6）我公司的壓縮推板為梯形防垃圾垮塌結構壓縮比為3:1，額定壓縮力800KN，壓實密度大于0.89t/m3。

(7)垃圾站工作時箱體為密封結構，防止垃圾和灰塵外溢，投料口具有水霧除塵系統和除臭系統、一臺高壓清洗機。

噴霧除臭/降塵系統、地坑箱體沖洗裝置、污水排放系統相關技術參數表如下：

名稱         壓力         流量         電源         功率

噴霧除臭/降塵系統（選配）        0.3MPａ  6L/min      220V         0.5KW

地坑箱體沖洗系統（選配）         6 MPａ    15L/min   220V         1.3KW

污水排放系統         排污管網長度20m         8m3/h      220V         0.75KW

(8)箱體設備舉升高度：舉升后箱體底面與地面高度差≥1.45-1.65米（可以調節定位高度）.

箱體設備舉升高度

2）地理式壓縮垃圾中轉站完整及完善、有效的污水收集導排系統說明和圖示

（1）在壓縮箱體內特設有密封式污水收集和導排管網，以保證污水的集中收集和定向排放，保持地坑干凈，避免設備的腐蝕，延長設備的使用壽命。

（2）箱體內設污水濾網孔，保證污水定向歸集到集污斗,垃圾箱左右及底部四軌道式壓縮板運行機構。

（3）不銹鋼（3mm）制作的箱體底部排污管網和集污斗; 集污斗裝有電動閥，由PLC程序化控制，設備舉升時集污斗關閉儲存污水，設備落位后集污斗自動開啟，以向集污槽定向排放污水。

（4）完善、有效的污水收集導排系統流程示意圖。

（5）上述1-4項的結構可從以下實物圖片看出和進行實物驗證。

（6）整個儲料、壓縮、排污全部在地下進行，出料時由液壓系統和邊支架舉升至垃圾轉運車輛對接，由液壓推塊推至轉運車箱體內。

（7）箱體內設污水濾網孔，垃圾箱左右及底部污水經隱形排污槽定向歸集到集污斗，對接基坑內污水管網。

不銹鋼（3mm）制作的箱體底部排污管網和集污斗

3）排污系統能應對站址位置不同采取自排或者抽排形式的說明

（1）自排方式：當垃圾站建站位置高于城市地下排污管網，收集的污水經過濾污池直接排入地下排污管網，在濾污池后加裝止回閥，阻止地下污水管網或污水池中的污水向地坑倒灌,這種位置情況下應采用自排方式。

（2）抽排污式：當建站位置不能高于城市地下排污管網,就需采用采用抽排污式,此方式需在地坑內建集污井，在地面建濾污池，收集的污水達到集污井內潛污泵設定刻度后，由潛污泵抽入濾污池內，再由濾污池排入城市地下污水管網。

4）在緊急情況下，有機械安全措施和液壓控制安全措施

（1）機械安全措施是在設備的舉升機構上安裝防墜保險機構，并方便檢修和維護

（2）液壓控制安全措施：是在液壓控制系統加裝平衡閥，保持油缸壓力防止設備高空墜落

5）機體設有維修通道較闊綽的隱形維修空間：機體上設有維修門，方便維修，壓縮機體內留有闊綽空間方便對設備維修保養。

（1）AU708D地埋式垃圾水平壓縮機部件如遙控器、控制箱等級達到高防護等級IP67，具有較好的防塵防水性能。

（2）壓縮機加裝避雷裝置和防靜電裝置，使設備受到很好的保護。

（3）壓縮機控制柜裝有漏電斷路器和保護器。

（4）集污井裝有自動潛污泵，水位達到設定刻度時自動將污水排除。

5）壓縮機外封板整體滿焊，地坑四周加置防散落倒灌臺階，確保降水無法滲漏和倒灌入地坑。

6）地埋式垃圾水平壓縮機需具備防水防電防潮措施

7）所有接觸垃圾的電氣管線、閥門等部件均應有防護處理

為避免與垃圾直接接觸，液壓管線卡使用高強度塑料管卡固定。所有的電氣管線，閥門等部件均不直接接觸垃圾，電氣管線均用黑色蛇皮管包好后和油管軟管用拖鏈固定保護。

8）關于液壓系統技術性能要求的說明

（1） 液壓系統元件

AU708D地埋式垃圾水平壓縮機所有的主要液壓元件采用可靠性高的國內外知名品牌產品，油缸總成為江蘇揚州正浩液壓油缸；主油泵為國內知名品牌（低噪音液壓泵，噪聲為66分貝）。

1）推塊壓縮油缸為三級油缸：第一級缸徑200/180，第二級缸徑150/125，第三極缸徑100/80，三級壓縮油缸總行程4500mm.

2）舉升油缸：缸徑140/80，行程為1450；開門油缸：缸徑：63/45 程為1320mm，以保證液壓系統的質量穩定性和可靠性，防止因液壓元件質量問題而引起的液壓滲油現象。

（2）關于液壓油路控滲措施的技術說明：

a.根據主機的工作要求和工作環境,正確合理布置和安裝管路。

b.選用密封性好的知名液壓元件,減少管件等連接部位的數量,減少連接管件的有效途徑,對于所選用的元件及管件杜絕先天性泄漏。

c.根據液壓管路合理布置管道支架和支撐管夾間距,以防沖擊或振動,以免造成接頭松動漏油。

d.正確制定液壓裝置的裝配工藝文件,并嚴格按裝配工藝執行。

（3）液壓系統設計高效合理，連續工作油箱中的溫度不會過高,（＜70℃），避免液壓油高溫對液壓元件（油泵、油缸、電磁閥）的損害和使液壓密封元件老化引起滲油故障。措施如下：

a.系統設汁合理,減少壓力損失,在油泵啟動時其它工作停止,液壓油無壓力卸荷。

b.改進加大油箱尺寸,加大油箱散熱面積。

c.根據對液壓站工作環境溫度.正確選用液壓油類型（本設備選用長城卓力L-HM68號抗磨和耐高溫液壓油）。

d.經過對售出設備檢查,我公司設備液壓系統連續工作油箱中的溫度一般在45℃左右。

e.液壓閥組選用知名品牌油源牌，工作原理為單泵雙回路。

產品主要部件使用清單

序號         品名         生產廠家

1       油缸總成         無錫億恒液壓科技有限公司

2       主油泵     武漢尚聯流體液壓有限公司

3       PLC（可編程控制器）  日本歐姆龍

4       高壓軟管         馬努力牌

5       液壓閥組         油源牌

9）有防止垃圾箱與運輸車對接過程中垃圾散落入地面及地坑內的技術措施

（1）垃圾箱與運輸車對接過程中垃圾散落大多是垃圾壓縮密度小和對接部分太少造成，我公司生產的垃圾壓縮機壓縮密度可達0.89t/m3，而且加長了垃圾箱與運輸車對接部分，使得對接時不會有垃圾散落入地面或地坑內。

（2）我公司壓縮推板特設梯形防垃圾垮塌出料機構，出料時垃圾塊尾部上棱角坡度平滑，不會有垃圾散落，解決了地埋式垃圾壓縮機出料時垃圾散落的頑固問題。

10）完整的電器（電液）控制、儀器、儀表及操作指示系統

（1）設備采用先進的日本歐姆龍PLC液晶顯示控制系統，能夠通過程序?qū)崿F(xiàn)手動和自動操作。

（2）所有的行程通過接近式感應開關實行限位控制，限位精度高，并且設置可調節安裝座。

控制系統有主控制系統（控制柜）和現場移動控制盒組成，并且移動線控制線長度能夠達到10米。

日本歐姆龍牌PLC

移動遙控制系統

人機對話液晶顯示系統

11）設備系統內置有蜂鳴器，并有警示標記

設備動作前，PLC控制系統輸出信號驅動外接報警裝置（電鈴、報警器等），提醒設備周邊人員注意安全，退出到安全區域，設備準備運行。在設備邊緣貼有安全警示膠帶，距地坑邊緣500mm距離刷安全警示線。

12）控制系統還需具有誤操作緊急停止功能

設備控制系統設有緊急停止按鈕并通過PLC程序控制，預防出現誤操作及其它突發情況的發生而無法緊急停止的情況，如下圖所示。

操作系統控制柜

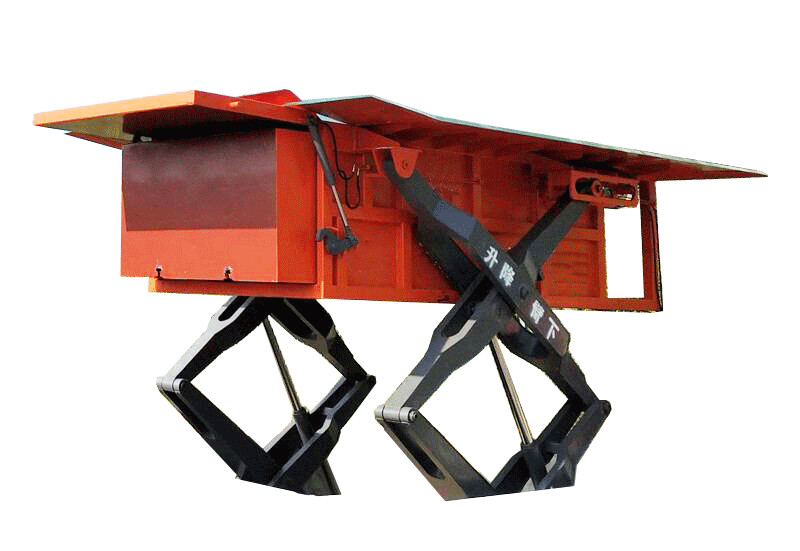

13）整體結構性能穩定，箱體底支架舉升平穩（雙層雙側剪叉舉升）

    儲料、壓縮、排污全部在地坑內進行，以減少污水及異味對環境的污染及對周邊人員的身體傷害，箱體顏色為橘紅色。

14）設備具有高壓清洗裝置

地埋式垃圾水平壓縮機有單獨配置的高壓沖洗裝置，保證污漬有效排除，維持設備的清潔，保證整個壓縮設備的正常良好的運行。

15) 完整的動力驅動系統和液壓傳動裝置

液壓系統采用模塊集成技術，內置于設備后下部。

動力驅動系統和液壓傳動裝置

16）設備表面防腐涂層使用特殊處理手段

所有結構件按照規定必須要進行酸洗、噴砂、鈍化、烤漆等酸洗防腐處理，壓縮板框采用焊接性能好、剛度強、防腐耐酸性能強的錳板（16Mn）焊接而成，并作酸洗、噴砂、鈍化和防腐處理，結構使用壽命為12年。

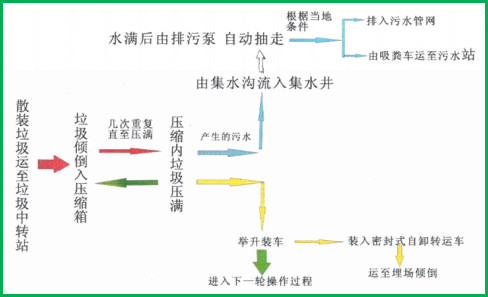

17)地理式壓縮垃圾中轉站流程圖

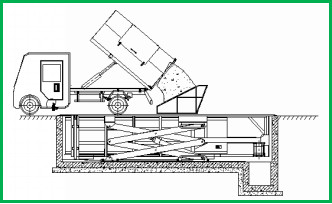

1、垃圾收集

2、垃圾壓縮

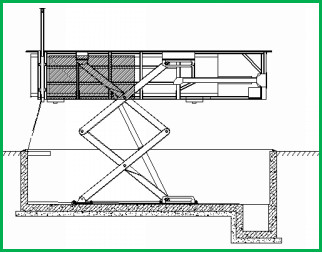

3、箱體舉升

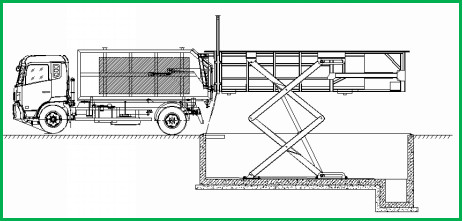

4、垃圾出料與對接

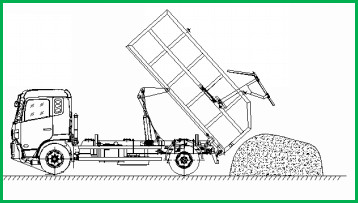

5、垃圾傾倒
